- Model No.: CPJ-3020DZ
- Packing: Wooden Case
- Standard: 1.0 CBM
- Origin: Guangdong, China (Mainland)
- HS Code: 9031491000
- Production Capacity: 10000 Sets/ Year
Schema automatico elettronico del proiettore di profilo di CPJ-3020DZ
INTRODUZIONE

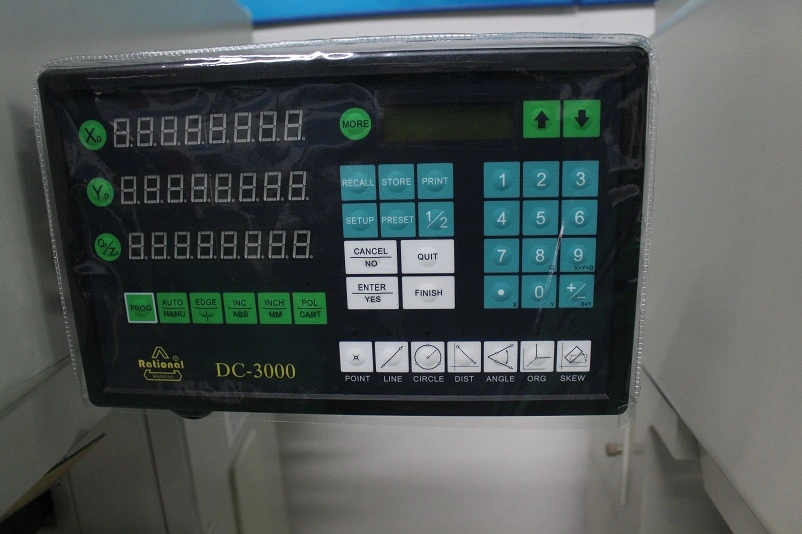

Il proiettore di profilo digitale di serie di CPJ-3000DZ, di cui lo Z-axis adotta l'azionamento del motore di punto per registrare il fuoco ed installa una contro scheda stridente, è Uno strumento di misura che può Essere parti a forma di scala misurate, notevolmente migliorante il risparmio di temi del lavoro
L'obiettivo è Disponibile in 5X, 10X, 20X, 50X, o 50X, in conformità Con gli oggetti misurati reali
Questo strumento, che integra le ottica, macchinario ed elettronica, può Sufficientemente effettuare la misura diretta e misura comparativa per il pezzo in lavorazione misurato, come timbratura delle parti, attrezzo, filetto e fresa, ecc.
È Ampiamente usato nei campi di fabbricazione della macchina, di elettronica, della muffa, del tester, ecc.
SPECIFICHE
Modello | CPJ-3015DZ | CPJ-3020DZ | ||||
Corsa di X-axis (millimetri) | 150 | 200 | ||||
Corsa di Y-axis (millimetro) | 100 | 100 | ||||
Formato della tabella del metallo (millimetri) | 354× 228 | 404× 228 | ||||
Formato di vetro della tabella (millimetro) | 210× 160 | 260× 160 | ||||
Risoluzione (μ M) | 0.5 | |||||
Errore di indicazione (millimetro) | X, Y-axis: (2.5+L/100). Z-axis: 3.5+L/25 (L è La lunghezza dell'oggetto misurato. Unità : Millimetro) | |||||
Velocità Di movimento di Z-axis (mm/s) | 5, 1, 0.01 (3 modi disponibili) | |||||
Corsa di Z-axis (millimetro) | 100 | |||||
Peso (chilogrammo) | 150 | |||||
Dimensione (millimetro) | 670× 570× 1250 | |||||
Schermo di proiezione | Formato (millimetro) | Ø 312 | ||||
Intervallo rotativo | 0~360° | |||||
Risoluzione | 1 ' o 0.01° | |||||
Obiettivo | Ingrandimento | 10× (facoltativo) | 20× (facoltativo) | 50× (facoltativo) | 100× (facoltativo) | |
Campo visivo (millimetro) | Ø 30 | Ø 15 | Ø 6 | Ø 3 | ||
Distanza di funzionamento (millimetro) | 77.7 | 44.3 | 38.4 | 25.3 | ||
Altezza di misurazione di massimo (millimetro) | 90 | 90 | 90 | 90 | ||
Alimentazione elettrica: CA 100-240V 50/60Hz. Potere totale: 450W | ||||||
FAQ:
Q: Che cosa è Il processo di ordine?
A: Inchiesta - citazione - comunicazione - confermando - pagamento del deposito - produzione & Consegna - Assemblea & Accettazione
- Service& Maintenance. After-sale
Q: È Voi azienda di commercio o la fabbrica?
A: La fabbrica, 22 anni che mettono a fuoco sugli strumenti della prova sistema con una memoria di experience. OEM è Accettabile
Q: Conosciamo piccolo circa la macchina, come scegliere il modello corretto?
A: Dopo che ottenere la vostra richiesta, la nostra squadra professionale troverà Le migliori soluzioni trasmettendo il catalogo, specifica,
dimostrazione video o altri metodi secondo bisogno dei clienti
Q: Possiamo visualizzare la vostra fabbrica?
A: Sì , invitiamo francamente la vostra squadra a visualizzare la nostra fabbrica alla vostra convenienza, noi forniremo il migliore servizio per voi
Q: Che cosa è Il termine & La porta di consegna?
A: Normalmente, abbiamo prodotti standard in azione. Se non ci sono azione, termine di consegna 15-20 giorni lavorativi dopo la ricevuta di deposito
Se urgenti, proviamo a concludere l'accordo speciale. Varie scelte di modi di trasporto. Spedicendo dalla porta di ShenZhen.
Q: Come circa l'imballaggio per la macchina, è Protetta sicuro durante il trasporto?
A: Forniamo l'imballaggio di legno buono, esso non saremo danneggiati. Abbiamo trasportato molte macchine senza danno
Q: Come circa il servizio per installazione ed addestramento?
A: Forniremo le istruzioni di gestione ed il video della versione inglese. Se vicino al nostro agente, il servizio del punto è Più Facile
O possiamo trasmettere l'assistente tecnico al vostro paese all'installazione di rivestimento ed addestramento, cattura il costo supplementare gradice il aria-biglietto e l'adattamento
